SEMANA DA PATOLOGIA NA CONSTRUÇÃO CIVIL - RECALQUE DE FUNDAÇÃO


SEMANA DA PATOLOGIA NA CONSTRUÇÃO CIVIL - RECALQUE DE FUNDAÇÃO


O termo recalque de fundação é determinado  pela deformação que ocorre no solo quando submetido a cargas. Essa deformação provoca movimentação na fundação que, dependendo da intensidade, pode resultar em sérios danos a super estrutura da edificação.


 FIGURA 1: Aparência da edificação após sofrer recalque de fundação

Essa movimentação dos elementos da fundação podem causar, além de redistribuição de esforços, três tipos de danos:
1 - Arquitetônicos: impacta diretamente na estética da edificação através de trincas nas parede e no acabamento.
2-  Funcionais: interferem diretamente na utilização da estrutura, surgindo problemas como: dificuldade de abertura de portas e janelas, pisos irregulares, danos hidráulicos e desgastes excessivos de determinados materiais.
3- Estruturais: afeta diretamente a estrutura, podendo ocorrer  em pilares, vigas, lajes e alvenaria estrutural podendo levar recalques na estrutura e até mesmo colapso total.
A figura a seguir demonstra o recalque na estrutura:
 FIGURA 2: Recalque na estrutura


Resumidamente, o recalque ocorre da seguinte:
 SOLO + CARREGAMENTOS= RECALQUE
Em solos granulares, onde a superfície é altamente permeável, a variação do volume é mais rápida.
Em solos saturados, onde a superfície sofre baixa permeabilidade, a variação do volume é mais lenta.
Os recalques se classificam em:
  • Recalque total ou absoluto
  • Recalque diferencial ou relativo
  • Distorção angular ou Recalque diferencial especifico
A partir desse fenômeno podemos destacar três patologias:
  1. Fissuras: é definida como abertura superficial com até 1 mm de espessura, normalmente se caracteriza por ser estreita e alongada
  2. Trincas: é definida como uma abertura mais profunda e acentuada, sua espessura varia de 1 a 3 mm, podendo afetar os elementos estruturais e até mesmo leva-lo a ruptura
  3. Rachaduras: é definida como aberturas grandes, profundas e acentuadas , sua espessura é maior que 3 mm e exige atenção imediata. Normalmente água, vento e luz são capazes de passar facilmente por ela.
A imagem a seguir demonstra as características de cada uma das patologias supracitadas e vai te ajudar a identifica-la:

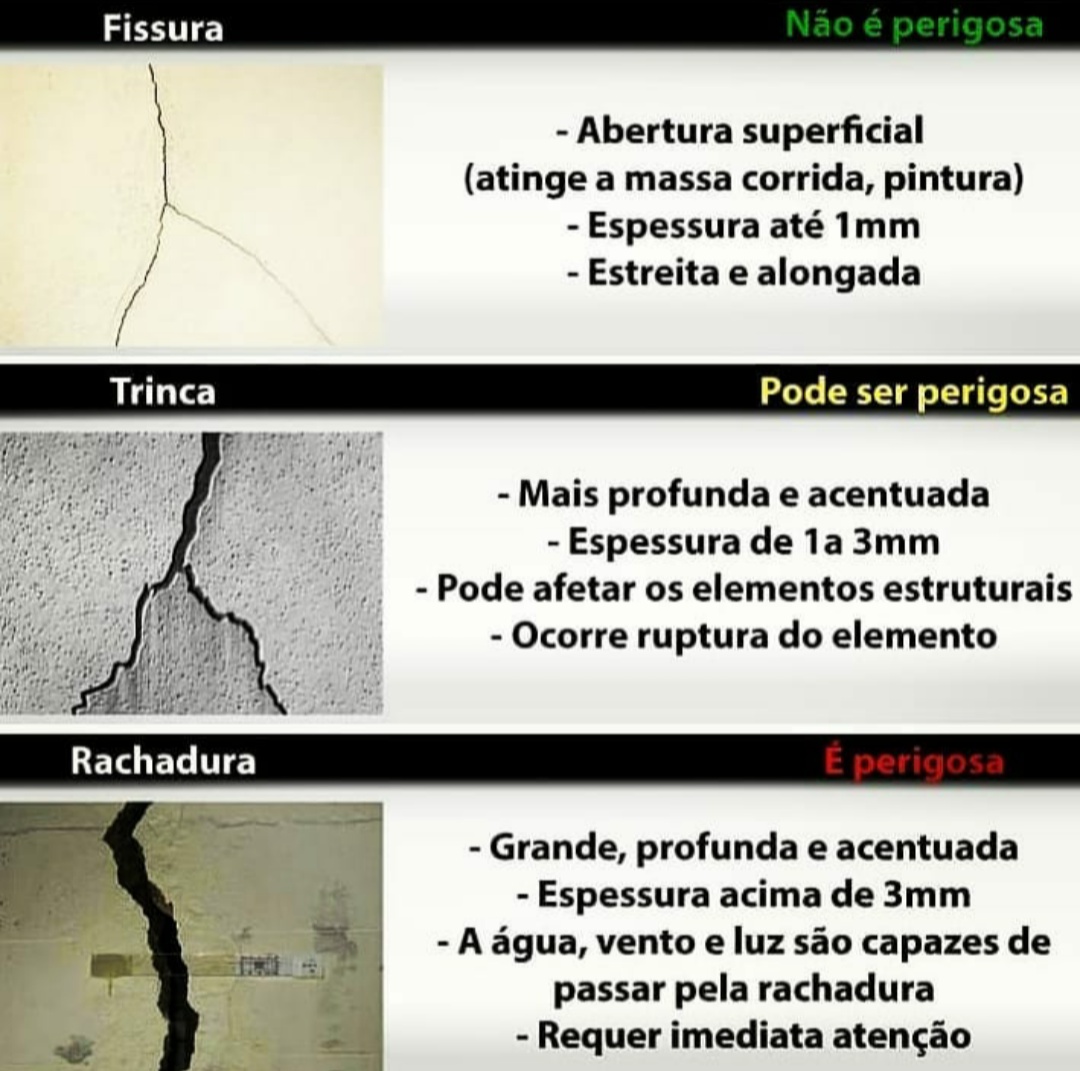

 FIGURA 3: Classificação das patologias
Se o seu caso é um dos que é classificado com um certo risco, procure imediatamente um profissional qualificado para a avaliação da patologia e o grau do risco.


 Sugestão de leitura: CARBONATAÇÃO NO CONCRETO
